Trục lưỡi cưa

I.Tổng quan về sản phẩm

GDF716Z7.5 là loại mỡ-làm mát bằng không khí-được bôi trơn-tốc độ cao chuyên dụngTrục lưỡi cưa. Áp dụng tản nhiệt làm mát bằng không khí và bôi trơn mỡ ổ trục, yêu cầu bảo trì thấp. Với công suất cao 7,5kW, tốc độ định mức 6000 vòng/phút và tần số 100Hz, nó hỗ trợ điện áp kép 220V/380V để phù hợp với các điều kiện cung cấp điện khác nhau. Toàn bộ máy có độ bền ổn định và cấu trúc nhỏ gọn để tích hợp thiết bị dễ dàng.

Nó hỗ trợ xoay tiến và lùi, sử dụng tính năng gắn khe T{0}} và hiệu suất cân bằng động tuyệt vời giúp lắp đặt đơn giản và vận hành ổn định. Phù hợp với cơ chế cắt bằng lưỡi cưa dành cho gia công cắt gỗ và cắt biên dạng, trục xoay này phải được sử dụng cùng với bộ biến tần phù hợp.

II.Giới thiệu sản phẩm & Tính năng

(1)Nguyên tắc làm việc

cáctrục lưỡi cưalà một trục xoay động cơ có tốc độ-tần số cao{1}}có thể thay đổi được sản xuất bởiCông ty TNHH Công nghệ Tự động hóa Hengli Thành phố Lishui. Được thúc đẩy bởi nguồn điện có tần số-có đầu ra 100Hz từ bộ biến tần, nó chuyển đổi năng lượng điện thành năng lượng cơ quay. Đầu ra của lưỡi cưa kẹp trục chính và tốc độ quay-cao của động cơ trục chính dẫn động lưỡi cưa để hoàn tất quá trình cắt.

Vòng bi được bôi trơn bằng mỡ và vỏ tản nhiệt thông qua làm mát không khí. Toàn bộ trục chính trải qua quá trình hiệu chuẩn cân bằng động với cấu trúc phím đầy đủ để đảm bảo chuyển động quay ổn định ở tốc độ cao và có sẵn cả hai chế độ quay tiến và lùi.

(2) Ưu điểm sản phẩm

1. Công suất cao và độ cứng cao

Công suất 7,5kW và tốc độ không đổi 6000 vòng/phút cung cấp đủ mô-men xoắn cho các bề mặt cắt cực kỳ mịn. Thân máy cứng chắc chống va đập khi cắt và triệt tiêu rung động để mang lại hiệu suất cắt ổn định.

2. Khả năng tương thích điện áp kép

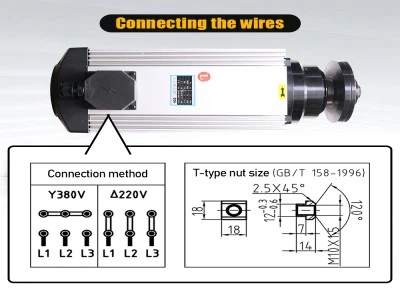

Hai chế độ đấu dây (△220V / Y380V) phù hợp với điều kiện cấp điện của các nhà máy khác nhau.

3. Chi phí bảo trì thấp

Thiết kế làm mát bằng không khí giúp loại bỏ hệ thống tuần hoàn làm mát bằng nước; Bôi trơn bằng mỡ ổ trục giúp loại bỏ công việc bảo trì mạch nước phức tạp.

4. Cài đặt dễ dàng

Các khe chữ T ở dưới cùng của vỏ phối hợp với đai ốc chữ T tiêu chuẩn quốc gia để cố định nhanh chóng. Cân bằng động hoàn thiện trước-tại nhà máy giúp giảm độ rung và tiếng ồn khi chạy.

5. Phù hợp phổ quát và chi phí hỗ trợ thấp

Tương thích với các điều kiện làm việc cưa phổ biến, dễ dàng lắp ráp máy mới và cải tạo thiết bị cũ.

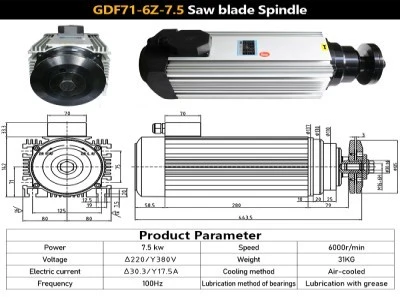

(3) Thông số kỹ thuật & Lựa chọn mẫu

Trục xoay này phù hợp với điều kiện cưa tải trọng trung bình và nặng-và phải được dẫn động bằng bộ biến tần có công suất tương ứng. Chọn kết nối tam giác cho nguồn điện 220V tại chỗ- và kết nối sao cho 380V. Toàn bộ trục chính nặng 31kg nên khả năng chịu lực của khung thiết bị phải được xem xét trong quá trình thiết kế khung. Nó được thiết kế để hoạt động liên tục ở tốc độ 6000 vòng/phút và không được chạy ở tốc độ quá cao.

III.Các bộ phận & ứng dụng phù hợp

(1) Sản phẩm hỗ trợ

Chức năng: Được trang bị lưỡi cưa để cắt, phôi và gọt gỗ, định hình và tấm nhôm, thích hợp cho việc cải tạo các loại máy công cụ cắt và lắp ráp máy mới.

Nó sẽ được điều khiển bởi một bộ biến tần có thông số kỹ thuật phù hợp. Đai ốc chữ T{1}}tiêu chuẩn quốc gia được sử dụng để cố định trục chính. Có thể lắp đặt các lưỡi cưa có kích thước phù hợp. Hệ thống dây điện có thể sử dụng kết nối sao hoặc tam giác tùy theo nguồn điện cục bộ, với cáp nguồn được cấu hình theo yêu cầu. Áp dụng rộng rãi cho các dự án cải tiến thiết bị và lắp ráp máy cắt tùy chỉnh.

(2) Kịch bản ứng dụng

1. Chủ yếu được sử dụng cho chế biến gỗ, gia công nhôm và cải tạo thiết bị tấm. Khách hàng mục tiêu bao gồm các nhà sản xuất máy hoàn chỉnh, nhà máy gia công nhỏ, nhà cải tiến thiết bị và-nhà cung cấp tân trang máy móc cũ.

2.Woodworking (Chia sẻ ứng dụng lớn nhất)

Cắt và làm trống các tấm ván nội thất; cắt gỗ, cắt cạnh, cắt mộng cho máy cưa bàn trượt tại các xưởng Âu Mỹ; Cắt góc 45 độ cửa gỗ và cửa sổ. Các nhà sản xuất máy móc gỗ ở nước ngoài mua số lượng lớn để lắp đặt thiết bị gốc và số lượng lớn cọc sợi được sử dụng để thay thế máy cũ.

3.Gia công kim loại nhôm và kim loại màu-

Cắt profile cửa nhôm, mã góc, vật liệu nhôm trang trí vách ngăn và tấm đồng mỏng. Khách hàng đánh giá cao mô-men xoắn và sự cân bằng động để giảm các gờ trên bề mặt cắt.

4.Bảng nhựa & composite

Cắt và cắt cạnh các tấm nhựa PVC, acrylic và nhân tạo, được áp dụng rộng rãi trong các nhà máy quảng cáo và vật liệu xây dựng.

5.Cải tạo & sửa chữa thiết bị

Nâng cấp, thay thế motor máy cũ, lắp đặt thêm chức năng cưa trên thiết bị; các nhà cung cấp bảo trì và tích hợp mua trục chính + bộ biến tần dưới dạng bộ hoàn chỉnh.

6.Máy móc đặc biệt phi tiêu chuẩn

Cắt trực tuyến trên dây chuyền sản xuất và trạm cắt của dây chuyền sản xuất tự động.

Không áp dụng: Cắt thép dày-nặng. Trục xoay này chỉ phù hợp với gia công gỗ, nhôm và nhựa.

IV.Chứng chỉ & Tuân thủ

V. Bao bì & Hậu cần

Bao bì vỏ gỗ xuất khẩu tiêu chuẩn có xốp chống sốc bên trong để bảo vệTrục lưỡi cưa. Nhiều kênh hậu cần cho vận tải đường biển, vận tải hàng không và chuyển phát nhanh luôn sẵn sàng phục vụ khách hàng nước ngoài.

VI. Liên hệ với chúng tôi

Nhà sản xuất: Công ty TNHH Công nghệ Tự động hóa Hengli Thành phố Lishui

Chào mừng các nhà phân phối máy móc, nhà máy thiết bị và chủ nhà máy chế biến toàn cầu đến hỏi thăm, lấy mẫu và đặt hàng số lượng lớn cho sản phẩm của chúng tôi.Trục lưỡi cưavà hỗ trợ bộ chuyển đổi tần số.
