Trục chính CNC ATC

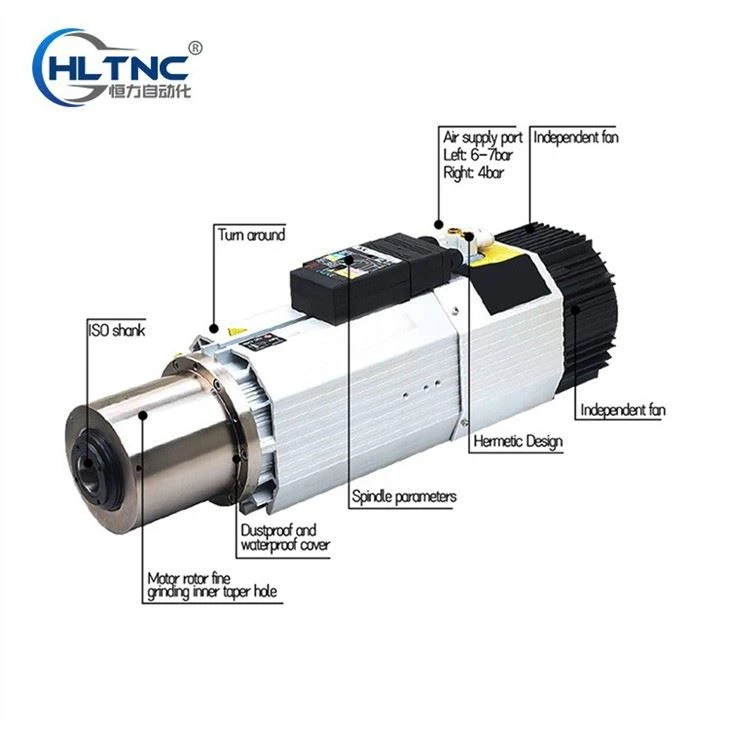

Giới thiệu sản phẩm: trục chính ATC

Hệ thống thay dao tự động viết tắt là ATC, ATC spindle là một bộ phận quan trọng của trung tâm gia công. Nó thực hiện yêu cầu thay đổi công cụ của quá trình gia công liên tục giữa các bộ phận, nghĩa là sau khi mỗi quá trình hoàn thành, công cụ mới được sử dụng trong quá trình tiếp theo được tự động thay đổi thành trục chính, do đó nó đảm bảo các đặc tính của quá trình tập trung quá trình trung tâm gia công, và việc trao đổi công cụ nói chung được hoàn thành thông qua các hành động phối hợp của người thao tác, ổ lăn dao và trục quay của máy công cụ.

So với đầu trục quay tháp pháo của máy công cụ CNC có ổ lăn dao và bộ thay dao tự động, do chỉ có một trục quay trong hộp trục chính nên các thành phần trục chính có đủ độ cứng nên có thể đáp ứng các yêu cầu gia công chính xác khác nhau. Ngoài ra, ổ chứa dao có thể lưu trữ một số lượng lớn các công cụ để gia công nhiều bước các bộ phận phức tạp, điều này có thể cải thiện đáng kể khả năng thích ứng và hiệu quả xử lý của máy công cụ CNC. Hệ thống thay dao tự động đặc biệt thích hợp cho các trung tâm gia công.

Thành phần

Hệ thống thay dao tự động thường bao gồm một ổ dao và một tay máy. Hệ thống thay dao tự động của các máy công cụ khác nhau có thể khác nhau, đó là bộ phận duy nhất của máy công cụ.

1. Tạp chí dụng cụ

Đúng như tên gọi, nó là một kho chứa dụng cụ, tức là những dụng cụ dùng để gia công các bộ phận được lưu trữ tại đây và được robot nắm lấy trong quá trình chế biến. Chủ yếu có hai loại tạp chí công cụ: tạp chí đĩa và tạp chí dây chuyền.

(1) Ổ chứa dao kiểu đĩa Dung lượng của ổ dao khoảng 30. Nếu dung lượng của ổ lăn quá lớn thì mômen quán tính của ổ lăn sẽ quá lớn. Nói chung, các trung tâm gia công quy mô vừa và nhỏ sử dụng nhiều tạp chí dao kiểu đĩa hơn.

(2) Ổ chứa dao kiểu xích có dung tích lớn, có thể tải được 100 dụng cụ hoặc thậm chí nhiều hơn. Băng dao dạng xích có dung lượng lớn, chủ yếu là do các chi tiết dạng hộp có nhiều nội dung gia công, số lượng dụng cụ sử dụng cũng tăng theo.

2. Người thao túng

Có nhiều dạng khác nhau như tay đòn đơn, tay đòn kép, v.v. và một số trung tâm gia công thậm chí không có bộ điều khiển, và sự thay đổi dao được thực hiện thông qua chuyển động tương đối của ổ lăn dao và trục chính

Phương pháp thay đổi công cụ

Theo các nguyên tắc thực hiện khác nhau, thay dao tự động bao gồm thay dao quay, thay dao đầu trục chính, thay dao tự động với ổ lăn dao, v.v.

Nguyên lý làm việc của bàn chứa dụng cụ quay tương tự như bàn chỉ số, các dụng cụ cũ và mới có thể được trao đổi bằng cách xoay giá đỡ dụng cụ theo một góc cố định.

Khi thay đổi phương pháp thay dao của đầu trục chính, trước tiên phải đặt dao trên mỗi đầu trục chính. Mục đích của việc thay dao đạt được bằng cách thay thế đầu trục chính bằng chuyển động quay của tháp pháo. Hai phương pháp này có thiết kế đơn giản, thời gian thay dao ngắn và độ tin cậy cao. Nhược điểm là số lượng dao dự trữ có hạn, đặc biệt là độ cứng của hệ trục thay đầu trục chính và phương pháp thay dao kém nên chỉ thích hợp với máy công cụ có ít gia công và yêu cầu độ chính xác thấp.

Phương pháp thay dao tự động bằng ổ dao được cấu tạo bởi một ổ dao, hệ thống chọn dao, cơ cấu trao đổi dao và các bộ phận khác, cấu tạo tương đối phức tạp. Mặc dù phương pháp này có nhược điểm là nhiều quá trình thay dao và thiết kế, chế tạo phức tạp nhưng do tính tự động hóa cao nên nó được sử dụng rộng rãi khi gia công các chi tiết phức tạp với nhiều quá trình.

Hàm số

(1) Thời gian thay dao ngắn;

(2) Công cụ có độ chính xác định vị lặp lại cao;

(3) Có đủ kho công cụ;

(4) Ổ chứa công cụ chiếm ít không gian hơn.

Người mẫu

Trục chính ISO20

Trục chính ISO30

Trục chính ISO40

Trục chính BT30

Trục chính BT40

Đặc điểm kỹ thuật sản phẩm
